直管壓力平衡式波紋補償器根據內部結構不同分為內壓直管壓力平衡式波紋補償器和外壓直管壓力平衡式波紋補償器。波紋管補償器生產廠家泊頭通用波紋管帶您了解外壓式直管壓力平衡式波紋補償器。

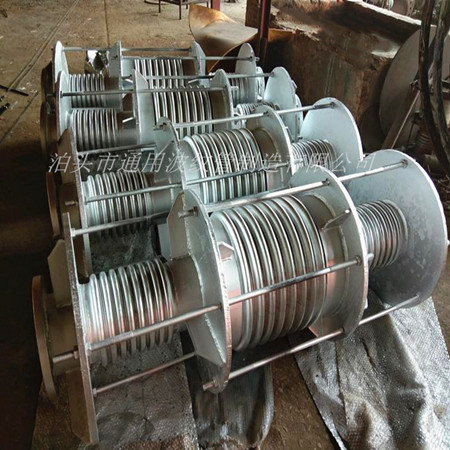

外壓直管壓力平衡式波紋補償器由兩個工作波紋管和一個平衡波紋管及端管、環板、外管等結構件組成，外壓直管壓力平衡式波紋補償器主要用于吸收軸向位移。該波紋補償器通過結構的變化，將管道內壓在波紋管部分轉化為外壓，是波紋管不受內壓柱穩定性的限制，波數可以選的較多，以滿足位移補償?shù)囊?。由于與端管焊接的大端環、平衡波外管、環板、工作波紋管（及與端管焊接的環板、工作波外管）的約束，外壓直管壓力平衡式波紋補償器一個工作管和平衡波紋管之間的距離在整個工作過程中不變，當管道熱膨脹時兩個工作波紋管拉伸，平衡波紋管壓縮，吸收管系的軸向變形。各環板不僅要承受壓力推力引起的力和力矩，同時還應能夠承受作用在其環面上的壓力載荷。
