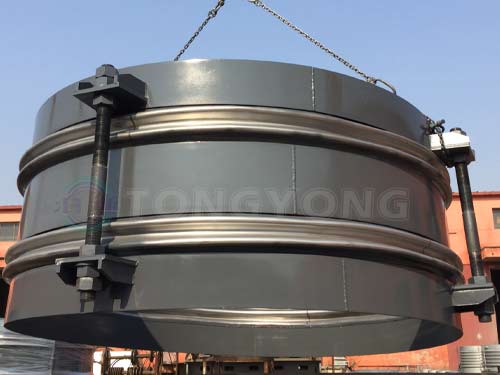

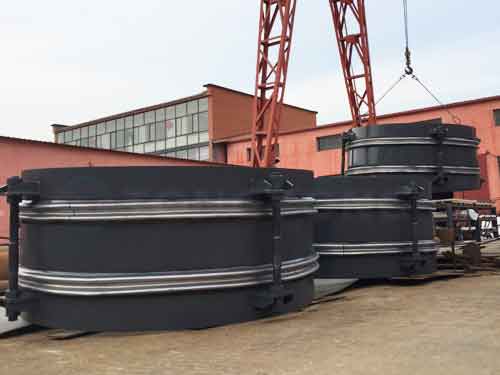

大拉桿波紋補償器能吸收橫向位移

發布時間：2025/2/26 15:47:49

吸收橫向位移的大拉桿波紋補償器，由中間接管連接兩組波紋管組成，在波紋補償器眾多規格中。吸收橫向位移的同時還能吸收少量角向位移。

大拉桿波紋補償器能夠吸收橫向產生的位移，廣泛用于補償彎曲管道所產生的橫向位移。其實做為能夠吸收橫向位移的少數規格之一，大拉桿型之所以能夠吸收橫向產生的位移，離不開其組成結構以及工作原理。
組成結構

大拉桿橫向波紋補償器結構上由法蘭、大拉桿、小拉桿、中間接管、波紋管、端接管以及導流筒等結構件所構成。

主要作用
通過波紋管的柔性變形，來吸收管道系統中所產生的橫向位移（即垂直于管道軸線的位移）。大拉桿能夠平衡內壓所產生的推力，減少對管道支架的負荷。且吸收位移的同時不會對管道系統產生額外的應力。吸收橫向位移的同時還能吸收少量的角向位移。

由于其特殊的結構廣泛應用于熱力管道、彎曲管段、石油化工行業等。在安裝時需要注意如需進行預拉伸或預壓縮前，應提前與波紋補償器生產廠家進行溝通。按照正確的方式對大拉桿橫向波紋補償器進行預拉伸或預壓縮。根據管系布置圖的要求合理設置管道支架，避免補償器承受較大的附加應力。
