大拉桿橫向波紋補償器對支座作用力的計算：橫向彈力：Fy=Ky•Y彎矩：M=Fy•L式中：Ky-橫向剛度N/mmY-橫向?qū)嶋H位移（變形量）mmL-管架到補償器中點的距離m。應用舉例（不考慮溫度對補償量及剛度的修正）某碳鋼管道，公稱通徑500mm，工作壓力0.6MPa，介質溫度350℃，環境低溫度-10℃，補償器安裝溫度20℃，根據管道布局（如圖）需安裝一大拉桿橫向型補償器，用于補償AB管段160mm的橫向位移，補償器疲勞破壞次數按15000次考慮，試計算支座AC的受力。解：（1）根據AB管段的橫向位移Y=160mm，查樣本可選用0.6DLB500-FB-2000，橫向補償量Y0=193mm。橫向剛度Ky=22N/mm（2）A、C支座受力計算計算時考慮“冷緊”且冷緊量可取實際補償量的一半即1/2Y。

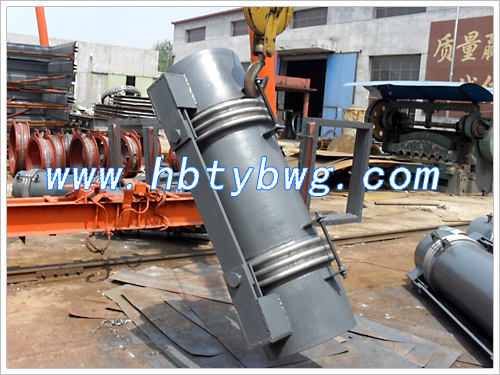

通用大拉桿橫向波紋補償器說明：

大拉桿橫向波紋補償器在固定支架間距的確定和固定支座推力計算和普通的軸向型補償器_相同。為了使工程穩定可靠，無約束補償器除要求靠近 固定支架安裝外，仍要求每個固定支架間距內設三個導向支架。2、無約束補償器可應用于管道的架空、地溝敷設，也可應用于有補償?shù)闹甭穹笤O(shè)， 此時無約束補償器處應設檢查井或暗室。3、無約束波紋補償器用于管道的軸向補償，補償量大，具有強力自導向和_強的抗彎能力，從而可以簡化 管道導向支架的設計，使導向支架的間距安裝均可任意調節。直埋式波紋補償器主要適用于軸向補償，同時具有_強抗彎能力，所以不考慮管道下沉 的影響，直埋式波紋補償外殼及導向套筒保護下實現自由伸縮補償，其它性能跟普通波紋補償器相同。



外壓力平衡式波紋補償器(HNP)內外壓力平衡式波紋補償器(HNP)能補償管系的軸向位移，內壓推力自身平衡，本結構產品可適用于不宜設置固定支架的高物們直管線或大直徑管線中。不銹鋼金屬軟管(HJR)不銹鋼金屬軟管(HJR)是由不銹鋼波紋管外編一層或多層鋼絲或鋼帶網套，兩端配以接頭或法蘭頭，用于輸送各種介質的柔性元件。軸向型外壓式波紋補償器(HZW)軸向型外壓式波紋補償器(HZW)由一個或多個波紋管通過中間接管串接在一起，兩端分別與內封板和封底板焊接后，再分別與通管外管相連、波紋管波數較多。舉例：0.6TDL1500-FB-1500表示公稱通徑為500。
