石化行業中焦爐煤氣管道作為工業生產中的重要組成部分，焦爐煤氣管道主要用于輸送焦爐煤氣介質，由于煉焦過程中產生的氫氣、氮氣、二氧化碳以及一氧化碳。介質中的可燃成分較多，屬于高熱值煤氣。管系溫度較高的同時，且具有腐蝕性。
焦爐煤氣管道中，由于溫度的變化、介質流動或外部壓力等因素，管道會產生熱脹冷縮、位移等變形。如果得不到吸收和釋放，將會對管道系統穩定運行造成影響。需要通過安裝波紋管補償器力吸收熱膨脹和冷收縮。

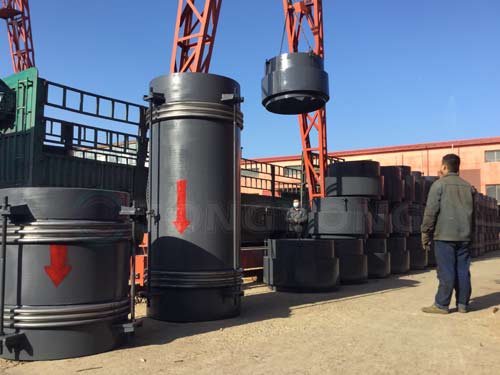

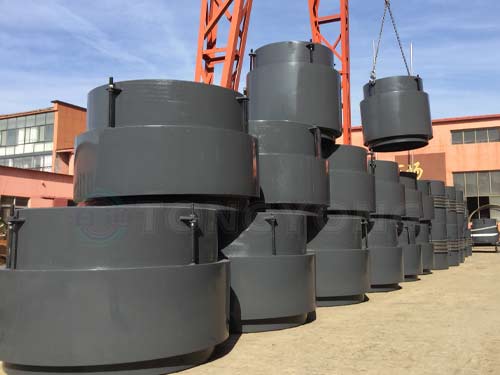

焦爐煤氣管系中的管段較多，需要根據不同管段的工作壓力、溫度、補償量、介質性質以及具體工況綜合進行選型。補償彎曲管道中的橫向位移需要選用橫向大拉桿波紋補償器，由中間接管連接的兩組不銹鋼波紋管、大拉桿、導流筒、端接管等結構件組成。軸向內壓型波紋補償器用來吸收軸向產生的位移。結構上由不銹鋼波紋管、端接管、導流筒等金屬結構件構成。
