萬向鉸鏈金屬膨脹節組成結構

發布時間：2024/8/6 16:20:07

做為吸收角向位移的膨脹節，萬向鉸鏈金屬膨脹節組成結構使其能夠在管道系統中吸收管道位移、緩解振動等原因產生的噪聲。

做為吸收角向位移的波紋管補償器，萬向鉸鏈金屬膨脹節組成結構使其能夠在管道系統中吸收管道位移、緩解振動等原因產生的噪聲。

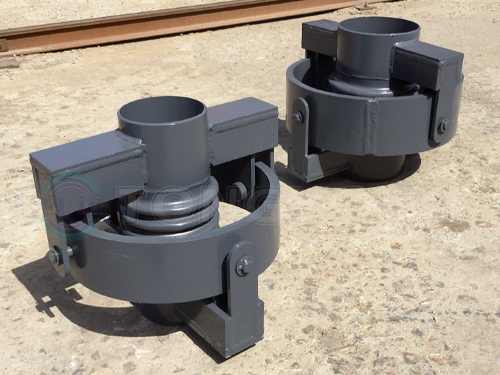

由端管、立板、銷軸、環板、波紋管、萬向環、鉸鏈等金屬結構件所組成。萬向鉸鏈金屬膨脹節的作用能夠吸收平面內所產生的角向位移，且能夠承受波紋管壓力推力。其中萬向環做為主要結構件，當端管連接的兩端受到熱脹冷縮時，會對金屬膨脹節產生一個軸向拉伸或壓縮的載荷，且波紋管的軸向承載能力較小，軸向載荷主要由鉸鏈來承受。載荷通過端管、立板、鉸鏈板和銷軸，傳遞給萬向環，萬向環在載荷的作用下產生變形。

結構上根據使用環境分為單式萬向型、復式萬向型。膨脹節結構不同吸收的位移方向不同。單式萬向型結構簡單由波紋管、銷軸、鉸鏈板、端管和立板等結構件組成，吸收角向產生的位移。復式萬向通過中間管所連接的兩個波紋管及十字銷軸、鉸鏈板和立板等結構件所組成，吸收橫向位移。
