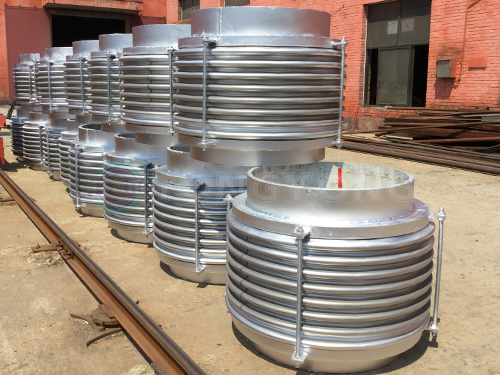

金屬膨脹節規格型式多種，其中直管壓力平衡型膨脹節由接管、立板、螺母、拉桿、波紋管、端環、工作波紋管、平衡波紋管所組成。金屬膨脹節在管道系統中能夠吸收軸向位移的同時吸收橫向位移，而且沒有內壓產生的推力。



拉桿、端板能夠承受壓力推力所引起的力和力矩，且能夠承受作用在工作波紋管內徑與平衡波紋管內徑之間環面上的內壓載荷。



在進行安裝前需要檢查固定支座、次固定支座、導向支座的設置是否符合設計方案，出廠前做過預拉伸的金屬膨脹節，在進行安裝時不需要進行預拉伸，將直管壓力平衡型膨脹節的接管端口與管線接口對焊或搭接焊即可，整個焊接的過程中，可以將不含氯的濕石棉將波紋管進行覆蓋起到保護的作用。金屬波紋膨脹節裝于管道后，試壓前在確保固定與導向正確的前提下，運輸、固定構件外側螺母不能拆除，內側螺母松至適合的位置。
