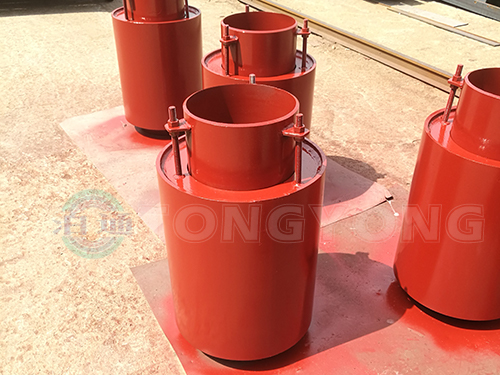

外壓波紋補償器規格有外壓軸向型、外壓直管壓力平衡型，兩者結構不同應用的工況不同。
外壓直管壓力平衡型由兩個工作波紋管和一個平衡波紋管及端管、環板、外管等結構件組成。主要用于吸收軸向位移，通過結構的變化，將管道內壓在波紋管部分轉化為外壓，使得波紋管不受內壓柱穩定性的限制，波數可以選的較多，達到位移補償?shù)囊?。由于與端管焊接的大端環、平衡波外管、環板、工作波外管的約束，該補償器的工作波和平衡波之間的距離在整個工作過程中不變，當管道發生熱膨脹時兩個工作波紋管拉伸，平衡波紋管壓縮，吸收管系的軸向變形。各個環板之間不僅要承受壓力推力所引起的力和力矩，同時還應能夠承受作用在波紋補償器環面上的壓力載荷。
