用于高溫環境使用的補償器為了適應環境，可通過內置隔熱層或通過鈀釘進行爐料澆鑄等方式提升補償器的耐溫性。山東劉經理選用工況參數為用于鍋爐煙氣管道使用對軸向產生的位移補償，溫度達到1000℃。
TSW5100*4J-600波紋管材質選用321相比304抗晶間腐蝕性，且適用與高溫工況。接管以及法蘭選用與管道相同材質的碳鋼。導流筒選用304材質。管道口徑為DN5100mm考慮到物流運輸，采用了分體結構。除了材質本身的性質外結構上通過內置用絲網或纖維布包覆的保溫棉、保溫氈的隔熱層。隔熱層設置在波紋管與導流筒形成的腔體內部。高溫補償器外形圖http://www.alltoy.cn/采用變徑的形式用來填充隔熱層。

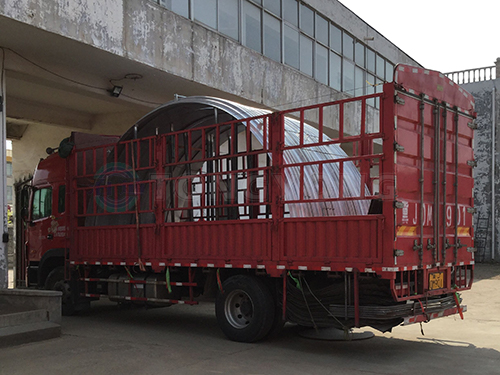

口徑較大的軸向型高溫補償器整體制做完成后，會使用支撐桿將補償器支撐起來避免分體后產生形變，支撐桿添加完成后進行分割。分割前需要對拼裝部分進行標注便于運輸?shù)竭_(dá)現場后進行拼裝。劉經理反饋安裝現場：

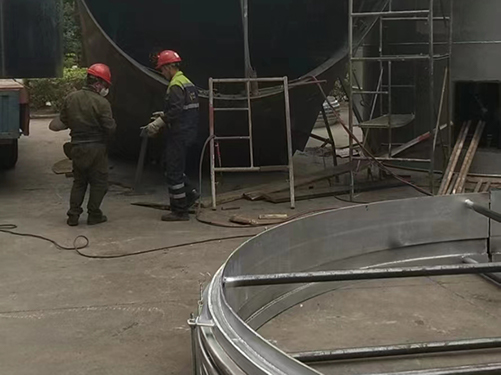

到達現場后根據軸向高溫補償器的標號進行拼裝，焊接時應注意控制電流以免損壞波紋管。波紋管及導流筒焊接完成后且正確后，將起到支撐作用的支撐桿拆掉即可。支撐桿的作用屬于臨時性的使用橡皮錘敲擊便可脫落。
