矩形波紋補償器用于吸收矩形管道產生的軸向位移和橫向位移的居多，用于吸收角向位移的不常見，應避免波紋管承受扭力。

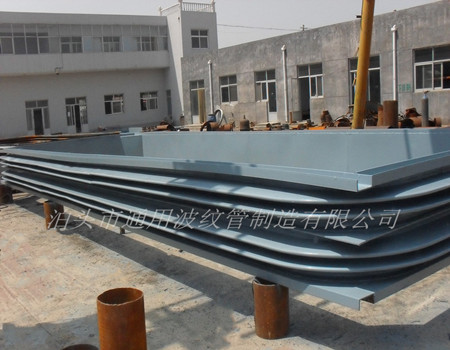

矩形波紋補償器由一個或多個矩形波紋及端部矩形接管組成的矩形撓性元件，在選型時用戶需要根據工作壓力、流通介質、介質溫度、補償量等技術參數外還要參考現場環境來進行選用。
通過固定支架將管道分割成若干直管段，兩個固定支架之間設置允許設置一個波紋管補償器。在一個包含“Z”形管段的管線上使用波紋管補償器的方法一般是不提倡的，在管線的兩端設置了主固定支架，用于承受內壓推力、由位移所引起的彈性反力和導向支架的摩擦力。由于存在“Z”形彎管，載荷須通過斜管臂來傳遞，因此，在管道上產生了一個力矩，如果管道尺寸小，兩平衡行管段的間距較大?；蛞騼?nèi)壓和位移所引起的載荷較大，這種布置方式會使管道和導向支架發生畸變或產生過高的應力?？蓪?dǎo)向支架靠近斜管臂兩端設置，以便減小作用于管道系統上的彎矩。
矩形波紋補償器常用于設計壓力≤0.05MPa的低壓管道，流通介質多為熱空氣（含粉塵、SO2等氣體介質），廣泛應用于電力、冶金、石化、水泥等行業的煙道、風道、煙氣脫硫、電除塵、循環流化鍋爐等管道系統上。
