直管壓力平衡式波紋補償器根據內部結構不同分為內壓直管壓力平衡式波紋補償器、外壓直管壓力平衡式波紋補償器、外壓旁通直管壓力平衡式波紋補償器。波紋補償器生產廠家泊頭通用波紋管帶您了解內壓直管壓力平衡式波紋補償器的結構及工作原理。

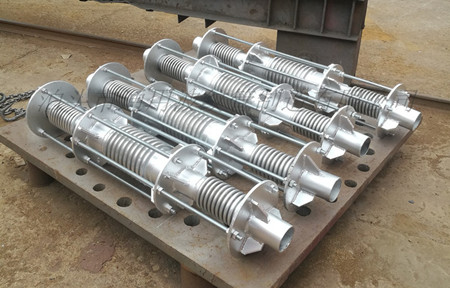

內壓直管壓力平衡式波紋補償器的結構：由位于兩端的兩個工作波紋管和位于中間的一個平衡波紋管及拉桿、端板、支撐環、封頭等結構件組成。
工作原理：主要用于吸收軸向位移，也可以吸收少量的橫向位移，或二者的組合位移。（當需要補償軸向與橫向組合位移時，拉桿兩端應增設球面、錐面墊圈）。內壓直管壓力平衡式波紋補償器承受內壓，波紋管的波數受柱穩定性的影響，其有效長度較小，僅能補償較小的橫向位移。由于拉桿的約束，波紋補償器一個工作波紋管和平衡波紋管之間的距離在整個工作過程中不變，當管道熱膨脹時兩個工作波紋管壓縮，平衡波紋管拉伸，吸收管系的軸向變形。拉桿端部的球面、錐面墊圈及螺母在約束壓力推力的同時，允許拉桿傾斜，使得波紋管吸收橫向位移。拉桿與端板應承受壓力推力引起的力和力矩；端板不僅要承受壓力推力引起的力和力矩，同時還應能夠承受作用在工作波紋管內徑與平衡波紋管內徑之間環面上的內壓荷載。
