金屬波紋管補償器在管道或設備中不單可以補償由于熱脹冷縮引起的軸向、橫向位移而且可以補償角向位移，金屬補償器規格不同補償位移不同。
角向位移簡單來講圍繞圓心所轉動的角度，直線、路程叫做位移，帶角度的轉動為角位移。

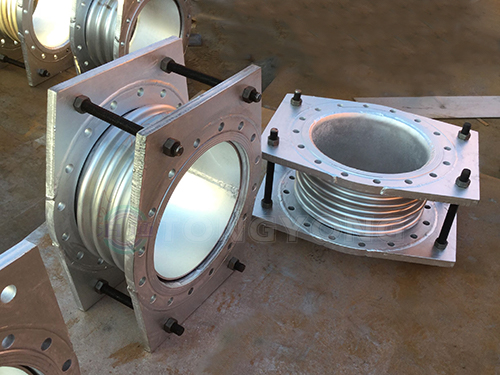

可補償角位移的規格有平面鉸鏈型、萬向鉸鏈型。通過兩個或三個成組進行使用，補償管道的熱脹冷縮。平面型由一個波紋管及銷軸、鉸鏈板、立板以及端管等機構件組成。能夠吸收一個平面內的角位移；萬向鉸鏈型由一個波紋管及銷軸、鉸鏈板、萬向環和立板等結構件組成，能吸收平面內的角位移。
在管道系統中鉸鏈?zhǔn)讲y補償器受到自身鉸鏈的限制，產生了鈍角位移。在管系中的擺動以吸收橫向位移。每對鉸鏈?zhǔn)窖a(bǔ)償器所能吸收的軸向位移與其鉸鏈銷軸之間的距離成正比。其鉸鏈組件用于承受管道因內壓力產生的推力，承擔管道和設備的重量、風載或類似的外力。
安裝時應注意未預先考慮未計入金屬波紋管補償器壓縮、伸長、橫向位移、角位移不應讓補償器來承受?？赏ㄟ^調整管道系統去配合補償器。注意鉸鏈板平面應與補償器管道平面平行。如需進行冷緊，可于安裝現場進行。其轉動平面應與位移平面一致。
