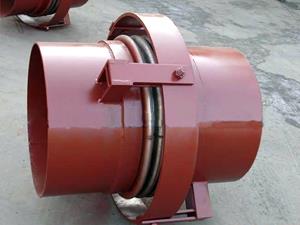

萬向鉸鏈波紋補償器是用以應用波紋管補償器的彈性元件的有效伸縮節變形來消化管路、塑料軟管或容器由熱脹冷縮等原因而導致的規格型號變化的這類賠付機器設備，屬于這類賠付電子器件?？蓪S向，橫著，和角向偏位的的消化，用于在管道、機械設備及操作系統的升溫偏位、工業設備偏位消化振動、減低噪音等.在現代化中適用范圍廣泛。
萬向鉸鏈波紋補償器有一個萬向環，在其周向有兩對相互垂直的鉸鏈結構。波紋補償器大多是由傲視不銹鋼薄板制作而成，管道用波紋管的厚度一般在0.4-3MM.其成型過程是基材產生塑性變形的過程，它使機構材料經歷了塑性范圍的加載和卸載，因此結構材料的性能發生很大的變化，這是所謂的硬化現象。一般的，波紋管成型完成后，材料的屈服強度會地提高。使用過程中發現應力腐蝕對補償器的破壞問題大量存在，為克服上述兩類腐蝕，常用的方法是對成型后的波紋補償器進行固熔處理、選擇新型的高鎳波紋管材料。
1、用途：萬向鉸鏈波紋補償器(WJY)用于補償管線任意平面內的角位移。
2、型號：波紋管制造廠生產：DN100-DN6000 壓力級別：0.1MPA-2.5MPA
3、連接方式：1、法蘭連接式　2、接管連接式
安裝注意事項
1、為使鉸鏈波紋補償器起到補償作用，補償器兩端_設固定支架，防止管道受內壓推力影響外移拉伸。
2、補償器的一端（指單向補償?shù)闹甭袷窖a(bǔ)償器死端）要靠近一端的固定支架，用補償器的活頭補償管道。
3、根據補償量設定兩個固定支架的距離，補償量一般不大于管徑。
4、試壓過程中以補償器不得出現拉伸現象。
萬向鉸鏈波紋補償器既能吸收三維方向的變形量，也能吸收任意方向的位移，主要用于發電廠鍋爐的送粉管道，吸收鍋爐爐的向下熱膨脹和爐膛的橫向膨脹和送粉管道的熱位移。 本補償器一般設置在燃燒器入口的水平或垂直送粉管路上。
