軸向內壓式膨脹節-軸向內壓膨脹節

軸向內壓式膨脹節

軸向內壓式膨脹節是通用廠家生產的膨脹節的一種，該類膨脹節結構簡單，價格低，因而優先選用。軸向內壓膨脹節主要用于補償軸向位移，也可以補償橫向位移或軸向與橫向合成位移，具有補償角位移的能力，但一般不應用它來補償角位移。
產地：河北省>泊頭市
供應商：泊頭市通用波紋管制造有限公司
電話：13111703766 傳真：0317-8298166

軸向內壓式膨脹節詳細介紹

軸向內壓式膨脹節習慣上也叫補償器，或伸縮節。屬于一種補償元件。利用其工作主體波紋管的有效伸縮變形，以吸收管線、導管、容器等由熱脹冷縮等原因而產生的尺寸變化，或補償管線、導管、容器等的軸向、橫向和角向位移。也可用于降噪減振。在現代工業中用途廣泛。

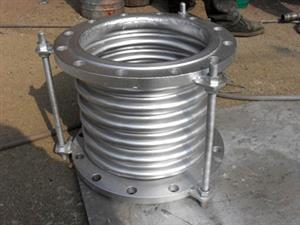

 軸向內壓式膨脹節

一、軸向內壓式膨脹節的壓力范圍：各類膨脹節的壓力是t=20℃時的設計壓力Pd（MPa）,壓力范圍通常是從真空到4MPa，如有特殊_高壓力要求時，我們也可專門設計。每件產品出廠前，每道工序均進行壓力試驗和其它要求的檢測，滿足標準要求后才能出廠。
二、膨脹節的溫度范圍：依據客戶的工況條件不同也可采用其它材料制造。當接管、內襯筒的材質為碳鋼時，膨脹節的工作溫度范圍為-20℃～420℃；當接管、內襯筒的材質為不銹鋼（同波紋管）時，產品的溫度范圍為-196～700℃。
三、膨脹節的選型本廠生產的系列膨脹節中，軸向型膨脹節用以吸收管線的軸向位移；橫向型膨脹節用以吸收垂直于膨脹節軸線的橫向位移；通用型及小拉桿橫向型可以吸收2-3個方向的位移；角向型膨脹節以兩個或三個配套使用，用以吸收單平面一個方向或多個方向的橫向變形；萬向角型膨脹節，同樣也是以2-3個配套使用，可以吸收在空間系統中的多方向的橫向位移。膨脹節具體選型時，必需考慮的主要因素：管道公稱直徑DN棗接口尺寸或法蘭標準及其連接尺寸。工作壓力P —應使P ≤Pd（設計壓力），并對波紋管進行應力評定。工作溫度T —考慮溫度修正系數，校核設計溫度。材料 —取決于介質性質及工作溫度。補償量 —注明要補償位移的方向和大小（軸向、橫向、角向）。壽命 —考慮使用年限或大修、更換周期。是否有承受壓力推力的構件 —膨脹節壓力推力約束機構，這可從約束型與無約束型中選取。

軸向內壓式膨脹節技術參數：

通徑DN

波數

壓力等級 Mpa

濾紋管有效

面積 cm2

蕞大外徑尺

寸 mm

長度

0.25

0.6

1.0

1.6

2.5

軸向補償量 mm/ 剛度 N/mm

法蘭JDZ/F(mm)

接管JDF/J(mm)
32
8
25/21
22/26
20/26
18/63
15/98
16
225
160/250
264/280
16
50/11
46/14
41/14
36/32
31/47
244/291
316/321
40
8
25/28
22/44
20/44
18/89
15/106
23
244
164/259
269/289
16
50/14
46/22
41/22
36/45
31/55
230/304
319/334
50
8
25/30
22/51
20/70
18/70
15/138
67
259
172/276
282/306
16
50/16
46/26
41/35
36/35
31/70
240/342
347/372
65
8
33/28
30/35
26/44
22/55
19/68
55
270
215/294
300/322
12
42/16
38/22
38/32
34/40
29/50
260/334
340/362
80
8
40/20
36/26
34/33
28/41
24/54
81
284
240/338
344/366
10
53/14
49/17
49/21
43/26
38/33
270/368
374/390
100
6
45/47
45/60
40/75
35/93
29/117
121
304
235/317
323/345
10
76/26
74/32
64/40
57/50
49/63
305/381
387/409
125
5
48/38
42/47
38/59
34/74
29/92
180
334
282/314
316/342
9
85/23
77/29
66/36
58/45
50/56
382/386
388/414
150
5
49/42
44/50
40/62
34/78
29/97
257
364
282/389
338/367
8
79/34
71/43
64/51
54/59
46/65
356/399
402/427
200
4
52/49
46/55
42/68
38/78
34/111
479
442
280/384
348/372
6
73/31
65/44
59/52
53/58
48/78
340/402
402/426
250
4
72/30
65/34
59/42
52/45
47/55
796
507
315/379
415/379
6
108/16
97/21
87/35
79/39
71/47
393/459
493/399
300
4
72/51
65/55
59/59
52/65
47/71
1105
562
366/427
466/467
6
108/32
97/35
87/37
79/41
71/45
464/525
564/565
350
4
72/58
65/62
59/67
52/74
47/81
1307
622
397/452
497/492
6
108/38
97/41
87/44
79/48
71/47
509/564
609/604
400
4
72/54
65/58
59/62
52/68
47/75
1611
700
412/478
512/518
6
108/36
97/39
87/43
79/47
71/52
522/588
622/628
450
4
108/32
97/35
87/37
79/41
71/45
1972
760
503/498
503/523
6
162/20
145/22
131/23
118/25
106/28
503/658
603/648
500
4
108/59
97/64
87/68
79/75
71/82
2445
835
431/523
531/554
6
162/34
145/37
131/39
118/43
106/48
531/655
631/742
600
4
108/74
97/80
87/85
79/94
71/103
3534
980
478/548
578/588
6
162/42
145/45
131/49
118/53
106/60
658/679
758/781
700
4
108/67
97/72
87/77
79/85
71/95
4717
1110
490
590
6
162/42
145/45
131/49
118/53
106/60
690
790
800
4
120/88
108/95
102/102
94/112
82/123
5822
1265
502
602
6
183/67
164/72
156/77
144/85
125/93
610
710
900
4
120/84
108/90
102/97
94/107
82/117
7620
1186
689
6
183/60
164/65
156/69
144/76
125/84
850
1000
4
120/90
108/98
102/105
94/116
9043
1286
692
6
183/59
164/65
156/71
144/81
855

軸向內壓式膨脹節安裝和使用要求：
1、補償器在安裝前應先檢查其型號、規格及管道配置情況，必需符合設計要求。
2、對帶內套筒的補償器應注意使內套筒子的方向與介質流動方向一致，鉸鏈型補償器的鉸鏈轉動平面應與位移轉動平面一致。
3、需要進行“冷緊”的補償器，預變形所用的輔助構件應在管路安裝完畢后方可拆除。
4、嚴禁用波紋補償器變形的方法來調整管道的安裝_差，以免影響補償器的正常功能、降低使用壽命及增加管系、設備、支承構件的載荷。
5、安裝過程中，不允許焊渣飛濺到波殼表面，不允許波殼受到其它機械損傷。
6、管系安裝完畢后，應盡快拆除波紋補償器上用作安裝運輸?shù)狞S色輔助定位構件及緊固件，并按設計要求將限位裝置調到規定位置，使管系在環境條件下有充分的補償能力。
7、補償器所有活動元件不得被外部構件卡死或限制其活動范圍，應_各活動部位的正常動作。
8、水壓試驗時，應對裝有補償器管路端部的次固定管架進行加固，使管路不發生移動或轉動。對用于氣體介質的補償器及其連接管路，要注意充水時是否需要增設臨時支架。水壓試驗用水清洗液的96氯離子含量不_過25PPM。
9、水壓試驗結束后，應盡快排波殼中的積水，并迅速將波殼內表面吹干。
10、與補償器波紋管接觸的保溫材料應不含氯。

泊頭市通用廠家生產的軸向內壓式膨脹節質量放心，我們?nèi)珕T以目標為指針，強調結果至上。保持目標與結果的一致性、有效性、達成性，在_企業目標達成的基礎，實現企業目標、部門目標及個人目標的有效統一。以績效為標桿，用績效作為評價企業、部門、個人價值的重要依據。
