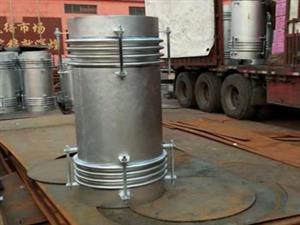

通用型膨脹節是通用廠家生產的膨脹節的一種，廣泛應用與各種管道連接中，它是由一個波紋管和二個端接頭構成，它通過波紋管的柔性變形來吸收管線軸向位移，其中接管的二端與管道相連，運輸固定螺柱是_膨脹節在運輸過程中波紋管的剛性支承。通用型膨脹節是一種由構成其工作主體的波紋管(一種彈性元件)和端管、支架、法蘭、導管等附件組成的建材管件，它也屬于一種補償元件。利用其工作主體波紋管的有效伸縮變形，以吸收管線、導管、容器等由熱脹冷縮等原因而產生的尺寸變化，或補償管線、導管、容器等的軸向、橫向和角向位移。
通徑：DN40~DN12000
壓力：0.25~3.9
位移方向：軸向（少量橫向，角向）
膨脹節也稱伸縮器、波紋補償器。補償器分為：波紋補償器、套筒補償器、旋轉補償器、方形自然補償器等幾大類型，其中以波紋補償器較為常用，補償器主要為_管道 運行，具有以下作用：
ａ補償吸收管道軸向、橫向、角向熱變形。
ｂ波紋補償器伸縮量，方便閥門管道的安裝與拆卸。
ｃ吸收設備振動，減少設備振動對管道的影響。

公稱 通徑 DN mm	計算疲勞破壞次 數下軸向補償量  Xomm			補償量		剛度			有效 面積 A  cm2	徑向 _ 外形 尺寸 Hmm	接管端口 尺寸  doxS（mm）	總長L （mm）		總重W （kg）
	1500	3000	15000	橫 向 Yomm	角向 Yθ度	軸向 Kx N/mm	橫向  KyN/mm	角向 KθN x m/度			法蘭連接	法蘭	接管	法蘭	接管
80	30	25	18	6.4	±6.4	358	418	8.4	81	284	φ89x4	244	344	10	3
	37	32	22	10	±8	286	214	6.7				274	374	10	3
100	33	28	20	3.6	±3.6	417	1471	14	121	304	φ108x4	223	323	11	3
	56	47	33	10	±8	250	318	8.5				287	387	13	5
125	36	32	21	2.5	±4.4	408	2885	21	180	334	φ133x4	216	318	13	4
	65	58	38	8	±8	227	495	12				288	388	14	5
150	48	41	27	2.5	±5	300	2889	20	257	364	φ159x4.5	238	338	17	7
	77	65	43	6.4	±8	188	705	23				298	398	18	8
200	56	47	31	3.2	±5.3	288	3164	39	479	442	φ219x6	244	344	25	17
	84	70	46	7.2	±8	192	9938	26				298	340	27	20
250	63	53	36	4.8	±5.3	588	4371	128	769	497	φ273x8	309	409	38	22
	95	80	53	10.8	±8	392	1295	85				387	487	43	27
300	65	54	37	6.4	±5.8	830	4444	249	1105	547	φ325x8	358	458	49	32
	97	82	55	14	±5.8	553	1317	166				456	556	56	39
350	72	60	40	6	±8	840	4829	309	1307	607	φ377x10	387	487	73	46
	107	90	61	14	±8	560	1431	206				499	599	82	55
400	74	62	42	6	±5.2	918	6199	420	1611	685	φ426x10	400	500	91	54
	112	93	63	14	±7.8	612	1837	280				510	610	107	65
450	82	69	46	4.8	±5.2	690	8210	379	1972	735	φ478x10	389	489	111	68
	124	103	68	10.8	±7.8	450	2433	253				459	589	121	78
500	84	70	47	4.8	±4.6	728	9861	515	2445	790	φ529x10	415	517	126	82
	126	105	70	10.8	±6.9	485	2922	343				515	615	138	93
600	86	72	48	4.8	±4	1468	20516	1477	3534	920	φ630x10	458	558	167	127
	129	108	72	10.8	±6	978	6078	985				658	758	181	141
700	43	36	24	1.2	±1.7	3250	209896	4445	4717	1050	φ720x10	346	446	267	160
	85	72	48	4.8	±3.4	1625	26237	2222				466	566	285	178
	128	107	72	10.8	±5.1	1083	5831	1482				666	766	313	206
800	42	35	24	0.8	±1.5	3555	382607	6122	5822	1165	φ820x10	354	454	385	180
	84	70	48	3.2	±3	1778	47826	3061				474	576	403	234
	168	141	96	12.8	±6	889	5678	1530				594	694	456	286
900	58	49	33	1.6	±1.5	2657	182480	5921	7620	1186	φ920x10		550		238
	117	97	65	6.4	±3	1329	22810	2960					698		287
	234	194	130	25.6	±6	664	2851	1480					1036		385
1000	58	46	28	1.2	±1.4	5540	495368	14861	9043	1286	φ1020x10		552		278
	115	92	56	4.6	±2.8	2770	61921	7431					692		348
	230	184	112	19.2	±5.6	1385	7740	3715					1018		468
1100	62	50	30	0.8	±1.4	5140	806108	16122	11029	1386	φ1120x10		550		301
	124	99	60	3.2	±2.8	2570	100764	8061					690		364
	248	198	120	12.8	±5.6	1285	12585	4031					1046		487
1200	62	50	30	0.8	±1.3	5435	925123	19927	12688	1486	φ1220x14		550		378
	124	99	60	3.2	±2.6	2718	115645	9963					692		464
	248	198	120	12.8	±5.2	1359	14546	4982					1046		628
1300	47	37	22	0.4	±0.9	5385	1450200	22559	15066	1600	φ1320x14		550		406
	94	75	44	1.6	±1.8	2693	181275	11279					690		495
	187	150	88	6.4	±3.6	1364	22659	5640					1046		678
1400	46	37	22	0.4	±0.8	5790	1688923	29556	17326	1700	φ1420x14		550		433
	92	74	44	1.6	±1.6	2895	211115	14778					690		530
	184	147	88	6.4	±3.2	1448	26389	7389					1046		742
1500	46	36	22	0.4	±0.8	6090	1879309	32888	19384	1786	φ1520x14		550		462
	92	73	44	1.6	±1.6	3045	234914	16444					690		567
	183	146	88	6.4	±3.2	1523
