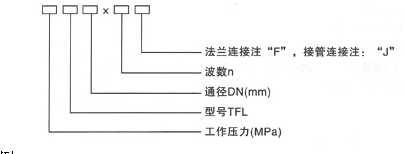

表示：此金屬膨脹節的工作壓力為0.6Mpa，通徑DN=200mm,波數為12，接管連接的復式拉桿波紋膨脹節。

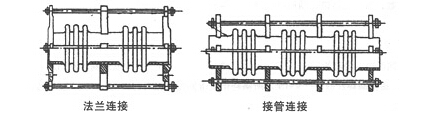

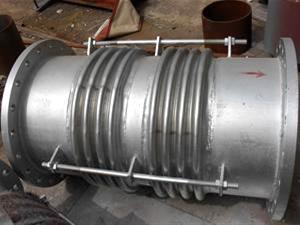

3、復式拉桿波紋膨脹節（金屬膨脹節）結構特點
金屬膨脹節由兩段或三段波紋管，短中間接管及長拉桿等零件構成，結構簡單。長拉桿不是承力構件。
4、復式拉桿波紋膨脹節（金屬膨脹節）的補償特點
該金屬膨脹節補償量大，一般使用于低疲勞次數，需大補償量的管線。
5、復式拉桿波紋膨脹節（金屬膨脹節）安裝使用注意事項
金屬膨脹節（波紋膨脹節）現場安裝完后，須將耳后兩側的螺母退至限位螺母處。
6、復式拉桿波紋膨脹節（金屬膨脹節）對固定支座的作用力：
壓力推動：Fp=100·P·A（N）　　
軸向彈力：Fx=f·Kx·X （N）　　
式中：P： 高工作壓力或高試驗壓力MPa；　　　　　
A： 有效面積（查樣本）cm2；　　　　　
Kx： 金屬膨脹節軸向剛度　N/mm；　　　　　
X： 金屬膨脹節使用的軸向補償量mm 　　　　　
f： 系數，當波紋膨脹節進行預變形時，f為1/2，當波紋膨脹節不進行預變形時，f取1。
7、復式拉桿波紋膨脹節（金屬膨脹節）應用舉例
某碳鋼管道，公稱愛徑DN=500mm，工作壓力P=0.4MPa，介質高溫度Tmax=250℃，低溫度Tmin=0℃，疲勞破壞次數N=1500次。所需補償管道固定支座間的距離L=85m，接管連接，試選型并計算支座受力。

1、選型，管段所需補償量為：　　　　　　　　　　　　
X=a·L·△T =0.0133×85(250-0) =283mm
式中：a為線膨脹系數，取0.0133mm/m·℃(查樣本選0.6TFL500×12J)
