五、三維補償器（煤粉管道補償器）.選型及安裝要求：
5.1三維補償器（煤粉管道補償器）.能夠吸收軸向位移（X）、任意向的橫向位移（Y）、軸向補償量（Xo）、橫向補償量（Ymm）能滿足各類機組要　求，選用時應滿足下列計算式：


5.2對于200MW以上功率的大型火電機組，鍋爐燃燒器與煤粉管道接口處的垂直位移200毫米以上，水平位移、40毫米以上，三維補償器（煤粉管道補償器）.要盡可能近燃燒　器安裝，并設置固定支架，隔離支架5以外管線的變形，使該補償器主要吸收鍋爐的位移，見下述三種安裝方式：

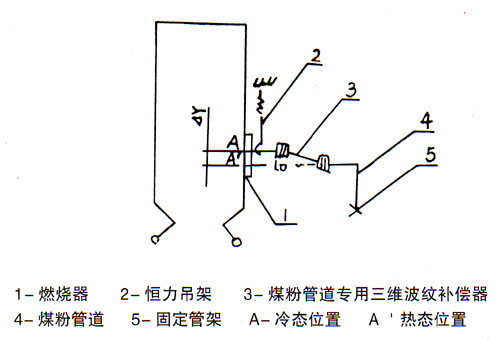

5.2.1靠近燃燒器入口處水平安裝，鍋爐的垂直位移，鍋爐及煤粉管道的任意方向位移，補償器主要通過橫向撓曲以及少量軸向位移伸與壓縮來吸收?！闇p少磨損和流阻，三維補償器（煤粉管道補償器）.按冷緊狀態安裝（又稱偏裝），冷緊量為入口處的垂直位移ΔY。以_補償器能在水平狀態下工作。

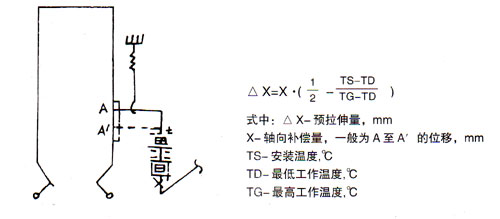

　5.2.2靠近燃燒器入口處垂直安裝，此時補償器主要通過伸縮以及少量橫向撓曲來吸收位移。為減少A點受力，三維補償器（煤粉管道補償器）.按預拉伸狀態安裝，預拉伸量按　下式計算：

　注：產品訂貨時，如用戶提出預拉伸由制造廠家完成，則產品的供貨長度L+ΔX。如由用戶完成，可在產品安裝之前，通過產品的雙頭螺柱（3）和螺　　　母（4）使二組波紋管的長度各增加1/2ΔX。
5.2.3三維補償器（煤粉管道補償器）.的橫向補償量較軸向補償量大，而橫向剛度又小于軸向剛度，所以在管線布局條件下盡可能選擇水平安裝方式。
5.2.4設置恒力吊架主要用于承受管道的重量以及減少補償器變形反力矩。三維補償器（煤粉管道補償器）.剛度小，且不會發生運動受阻。因此，按上述二種安裝方式　時恒力吊架有時可以省略。能否省略應由設計部門來定。
5.2.5從固定支架到風箱間的煤粉管道可按補償要求在任意水平管段上設計補償器。管道的重量_有剛吊或恒力吊架支承，不允許用補償器承受管道　的重量。
5.2.6一個補償段（爐與固定支架或風箱間）只允許有一個三維補償器（煤粉管道補償器）.，不允許在一個補償器段內與其它類型補償器混用。
5.2.7安裝、吊運及焊接施工時不應損傷、碰撞波紋管。
