平面鉸鏈波紋補償器應用舉例

發布時間：2015/1/28 10:11:49
平面鉸鏈波紋補償器由不銹鋼薄板制作而成，產品的質量有_的_，我公司從事多年的平面鉸鏈波紋補償器生產和銷售，堅持質量_是生產，我們的產品質量也得到了廣大用戶的一致認可。
應用舉例
     某熱管安裝溫度：20℃，通徑500，工作壓力Mpa（6kgf/ cm2）,_溫度-10℃,_溫度120℃，材質、碳鋼線脹系數a=13.2×10-6度。

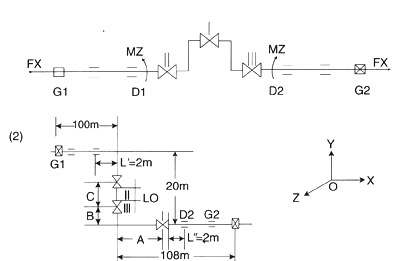

_如下管路安裝形式進行設計計算：
（1）

①確定位移量：
  △X=al△T=13.2×10-6(80+80)×103×[120-(-10)]=275mm
②選用波紋補償器
  補償器Ⅰ選用：0.6TJL500×6，θ0=±8o（額定位移2×8o）
                                    L1=1.1m，Kθ1=197N·m/度
  補償器Ⅱ、Ⅲ選用：0.6TJL500×4，θ0=±5o

       即LA(_大于等于)≧997.69mm   (1)
                一般Lp≧1.5Dnx4+LⅠ+LⅡ+LⅢ    (2)
                            （Lp為補償斷安裝長度）
根據（1）式，取_余量，將LA值向上圓整：
                                                                    LA=1200
（在安裝跨距要求允許條件下，LA適當大一點好）
 實際工作角位移

③考慮冷緊問題
  為了_管路受力狀況，設計安裝時通常對補償器進行冷緊。
  冷緊量按以下公式計算

  所以沿工作位移相反方向進行冷緊安裝（冷緊量δ=74.04mm）
④計算支座承受載荷
下面分析固定支座G1,G2和導向支架D1,D2的受力情況：
A、波紋膨脹節變形力矩：

波紋膨脹節橫向反力：

                 （如無冷緊θⅠ、θⅡ不除以2）
B、

受力圖：


①確定位移量：




相關產品

膨脹節圖片
波紋膨脹節圖片展示[泊通]
河北通用波紋膨脹節按照行業標準GB/T 12777-2008執行，規格種類_，充分能滿足您的需求，下面_實物膨脹節圖片展示和您分享一下。
波紋補償器-鉸鏈波紋補償器
萬向鉸鏈波紋補償器（TWJ ）
TWJ萬向鉸鏈波紋補償器也稱為萬向鉸鏈波紋伸縮節、萬向鉸鏈波紋膨脹節，鉸鏈波紋補償器是由兩個或三個補償器配套使用（單個使用鉸鏈補償器沒有補償能力），可以補償管線任意平面內的角位移。
