平面鉸鏈波紋補償器應用舉例二

發布時間：2015/1/28 10:11:49
平面鉸鏈補償器由接管、波紋管及與接管相連的一對鉸鏈構成，鉸鏈波紋補償器的鉸鏈具有承受內壓推力的能力，用于吸收單平面的角向位移。

②選用波紋補償器
  補償器Ⅰ選用：0.6TJL500×2，θ0=±2.5
          L1=0.8m，Kθ1=590N·m/度
  補償器Ⅱ、Ⅲ選用：0.6TJL500×6，θ0=±8
                      L1=LⅡ=1.1m，Kθ1=KⅡ2=197N·m/度

    一般B值根據補償器Ⅲ的長度LⅢ和管路變曲半徑大小取值，比如取為1m；A值在安裝跨距要求允許下，按式（1），取大一點，如A=2m

按（2）式向上圓整C值（適當大一點好）
                                 C=1600=1.6m
                 則，


 ③考慮冷緊問題

沿工作位移相反方向進行冷緊安裝

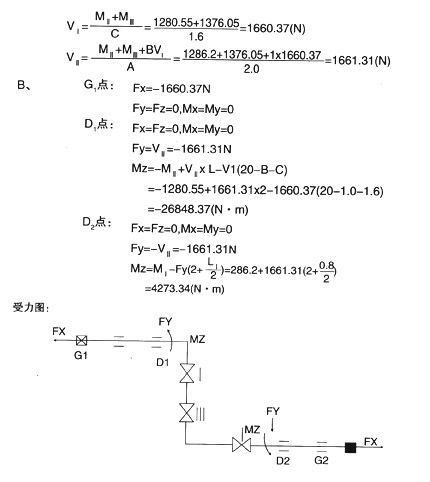

④計算支座受載荷
A、膨脹節變形力矩：


膨脹節橫向反力：
