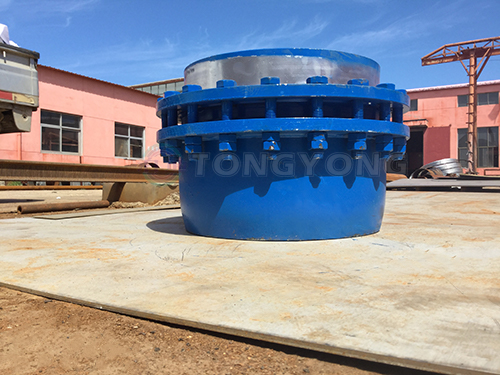

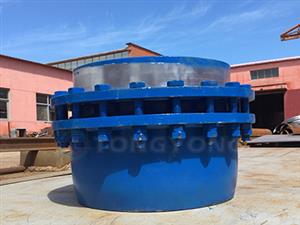

免維護旋轉補償器

免維護旋轉補償器屬于填料密封補償器，結構上由異徑管、密封套管、端面密封、填料壓環、螺栓螺母、旋轉管以及填料等構成。
補償原理與鉸鏈波紋補償器相似，利用角位移的變化來補償位移。旋轉補償器時通過旋轉管的旋轉產生角位移，內外管之間設置能夠承受壓力推力的軸線限位裝置，通過內外管間繞中線軸線的周向旋轉運動，達到補償管道系統位移的作用。

免維護旋轉補償器特點：

1、將軸向位移轉化為旋轉位移，補償量較大且能夠吸收壓力推力。
2、旋轉摩擦阻力小，并且阻力大小與位移無關，管系在工作狀態穩定運行時基本沒有旋轉摩擦阻力，避免設置的固定支架承受載荷。
3、由于使用密封填料，可應對具有腐蝕性的工況環境。不會發生惡性破裂，便于在系統不停機的狀態下進行維護。
4、免維護旋轉補償器滾動軸承具有對中性能，能夠承受重力，減少摩擦力起到保護密封填料的作用。
相比波紋補償器依靠波紋管的變形而達到位移補償，波形的壁厚越薄，補償量越大，但承受壓力能力較小的現象來說，旋轉補償器耐壓能力較強且補償量較大。

技術參數

序號order 公稱通徑（DN） 接口尺寸（ D ） _外形尺寸（D1） 產品長度（L） 1 50 57 142 225 2 80 89 190 250 3 100 108 220 250 4 125 133 240 280 5 150 159 275 280 6 200 219 335 300 7 250 273 395 300 8 300 325 450 350 9 350 377 510 350 10 400 426 560 350 11 450 480 610 380 12 500 530 670 380 13 600 630 760 400
